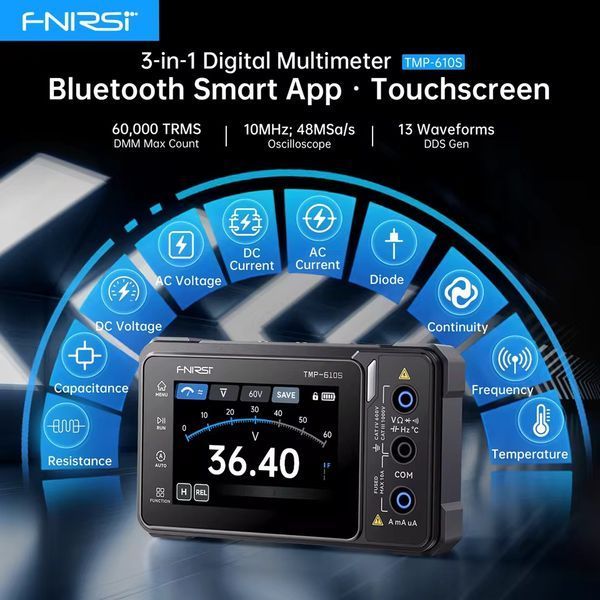

FNIRSI TMP-610S розроблений для комплексної перевірки електричних кіл та електронних компонентів. Пристрій замінює одразу три окремі інструменти: цифровий мультиметр, одноканальний осцилограф і генератор тестових сигналів. Завдяки цьому майстер може вимірювати основні електричні величини, переглядати форму сигналу та подавати сигнал із заданими параметрами, використовуючи один компактний прилад.
Модель підходить для пошуку несправностей у друкованих платах, джерелах живлення, датчиках, аудіоапаратурі, автомобільних електричних системах і побутовій техніці. TMP-610S можна застосовувати під час ремонту, налаштування та профілактичного обслуговування електронного обладнання.
Інформація виводиться на кольоровий сенсорний IPS-дисплей діагоналлю 3,5 дюйма. Залежно від активного режиму на екрані відображаються числові значення, віртуальна шкала, графік зміни параметра або осцилограма. Вбудований акумулятор дозволяє працювати без постійного підключення до мережі, а відкидна опора забезпечує зручне розташування пристрою на столі.
Характеристики мультиметра
— Кількість відліків: 60 000
— Вимірювання змінного сигналу: True RMS
— Постійна напруга: до 1000 В
— Змінна напруга: до 750 В
— Постійний струм: до 10 А
— Змінний струм: до 10 А
— Опір: до 60 МОм
— Ємність: до 60 мФ
— Частота: до 60 МГц
— Діапазон вимірювання температури: від −40 до +1000 °C
— Тестування діодів: до 3 В
— Перевірка цілісності кола: звукова індикація

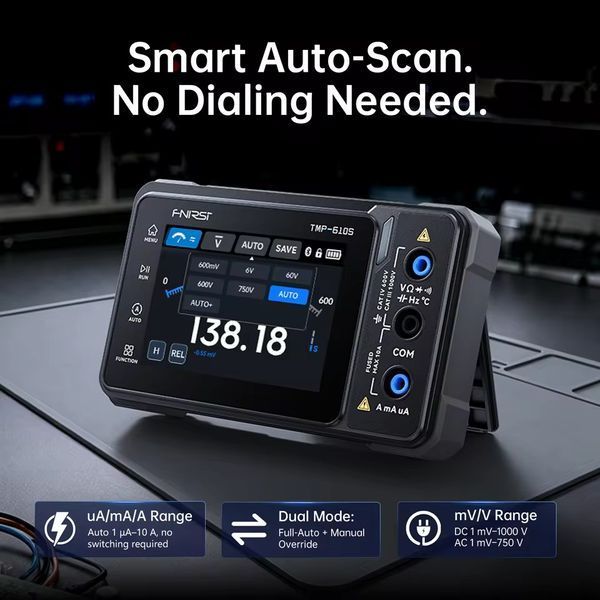

— Вибір вимірювального діапазону: ручний або автоматичний
— Автоматичне розпізнавання вимірюваної величини
— Режим одночасного аналізу AC+DC
— Утримання результату на дисплеї: HOLD
— Реєстрація мінімального та максимального значень
— Побудова графіка зміни показників

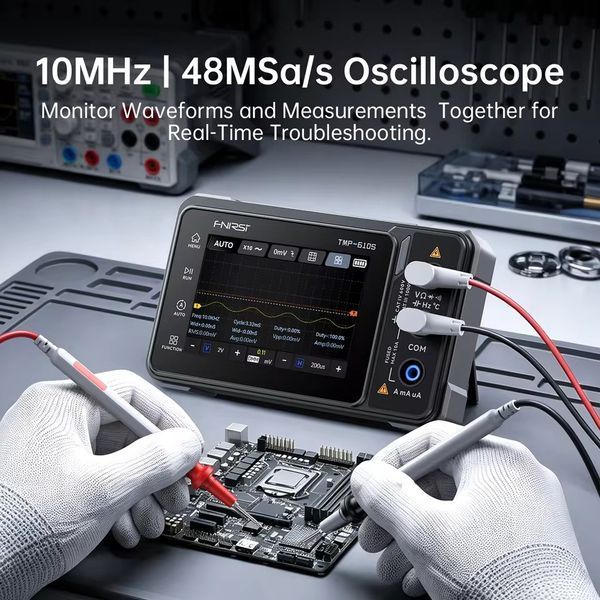

Характеристики осцилографа
— Кількість каналів: 1
— Аналогова смуга пропускання: до 10 МГц
— Максимальна частота дискретизації: 48 Мвиб/с
— Вертикальна роздільна здатність: 8 біт
— Вхідний імпеданс: 1 МОм
— Режими вхідного зв’язку: AC/DC
— Вертикальний масштаб: від 10 мВ/поділ. до 10 В/поділ.
— Часова база: від 50 нс до 20 с
— Максимальна напруга зі щупом ×1: до ±40 В
— Максимальна напруга зі щупом ×10: до ±400 В
— Режими тригера: Auto, Normal, Single
— Запуск за переднім або заднім фронтом
— Автоматичне визначення частоти та періоду
— Вимірювання Vpp, RMS, максимального, мінімального й середнього значень
— Аналіз амплітуди, тривалості імпульсу та коефіцієнта заповнення
— Функція збереження знімків сигналу
Характеристики генератора
— Гранична частота вихідного сигналу: 50 кГц
— Кількість доступних форм: 13
— Зміна частоти сигналу
— Регулювання вихідної амплітуди
— Налаштування коефіцієнта заповнення
— Синусоїдальна форма
— Прямокутна форма
— Трикутна форма
— Пилкоподібна форма
— Імпульсні сигнали
— Ступінчасті та додаткові тестові форми
Екран, інтерфейс і збереження результатів
Керування основними функціями виконується через сенсорний екран. Меню дозволяє переходити між вимірюваннями мультиметра, переглядом осцилограм і налаштуванням генератора без використання великої кількості механічних перемикачів.

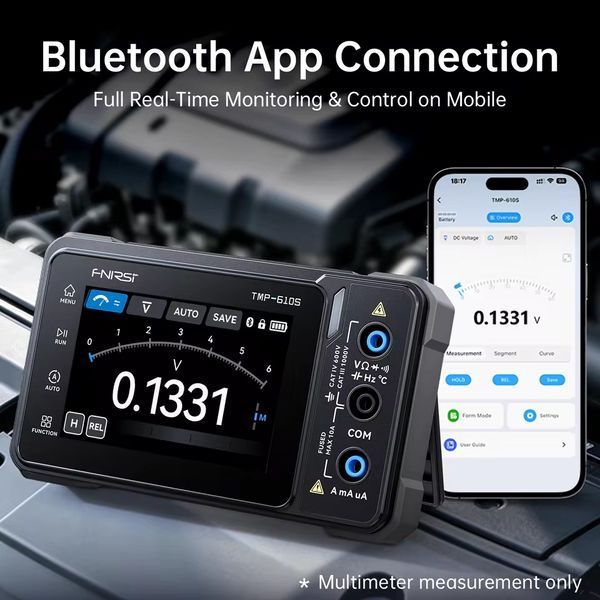

Для мультиметра доступне Bluetooth-підключення до мобільного застосунку. Воно дає змогу контролювати показники зі смартфона, спостерігати за їх зміною та записувати результати. Прилад також підтримує збереження осцилограм, реєстрацію серії вимірювань, передавання даних через USB і оновлення вбудованого програмного забезпечення.
Інтерфейс має світлу та темну теми. Це дозволяє адаптувати вигляд дисплея до освітлення в майстерні або на місці проведення діагностики.
Живлення та особливості корпусу
У FNIRSI TMP-610S встановлений акумулятор ємністю 3000 мА·год. Заряджання здійснюється через порт USB Type-C від сумісного джерела живлення.
Корпус доповнений захисними елементами, які покращують хват і зменшують ризик пошкодження під час транспортування. Для настільної роботи передбачена відкидна підставка. Запобіжник вимірювального кола розміщений в окремому відсіку, що спрощує його заміну без повного розбирання пристрою.

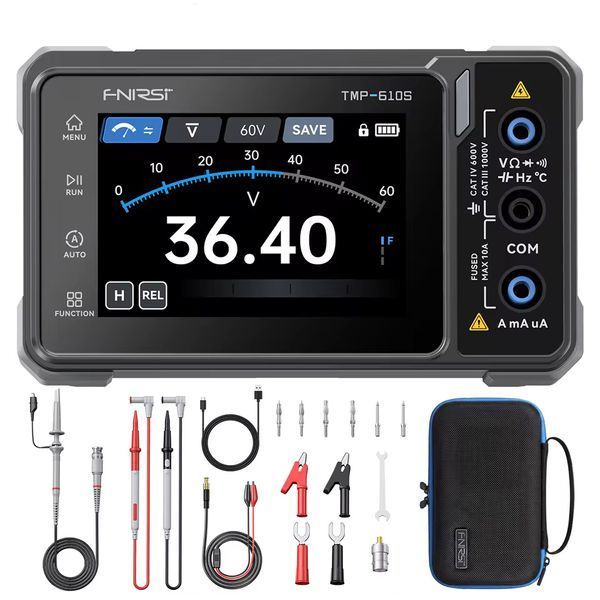

Комплектація
— FNIRSI TMP-610S
— Осцилографічний пробник P6100
— Комплект червоного та чорного вимірювальних щупів
— Затискачі «крокодил»
— Термопара
— Контактні насадки та перехідники
— Приладдя для осцилографічного щупа
— Кабель USB Type-C
— Інструмент для налаштування пробника
— Кейс для зберігання
— Інструкція користувача
