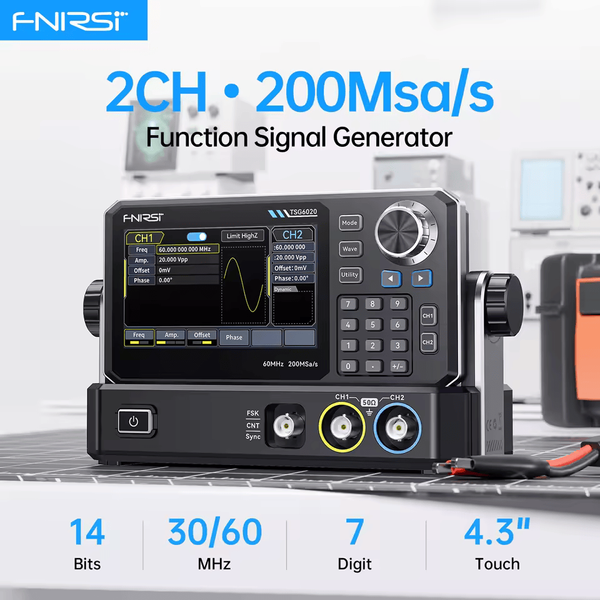

FNIRSI TSG6020 — це функціональний генератор сигналів, розрахований на точне налаштування, перевірку та діагностику електронних схем. Модель поєднує два незалежні канали, частоту вихідного сигналу до 60 МГц, дискретизацію 200 MSa/s і 14-бітну вертикальну роздільну здатність, завдяки чому прилад підходить не лише для базових тестів, а й для роботи зі складнішими імпульсними, частотними та модульованими сигналами. Генератор буде корисним під час ремонту плат, перевірки підсилювачів, налагодження цифрових і аналогових вузлів, тестування фільтрів, датчиків, контролерів та інших електронних пристроїв. Великий кольоровий 4.3-дюймовий TFT-дисплей із сенсорним керуванням дозволяє швидко змінювати параметри сигналу, а фізичні кнопки й енкодер роблять налаштування зручним навіть під час тривалої роботи. Це практичне рішення для тих, кому потрібен компактний, зрозумілий і функціональний генератор сигналів без зайвої громіздкості лабораторного обладнання.
⚙️ Основні особливості
✅ 2 незалежні канали
Дають змогу одночасно формувати два сигнали з окремими параметрами.
✅ Частота до 60 МГц
Підходить для широкого спектра задач: від низькочастотних перевірок до більш вимогливих електронних схем.
✅ Дискретизація 200 MSa/s
Допомагає точніше відтворювати форму сигналу та працювати зі швидкими процесами.

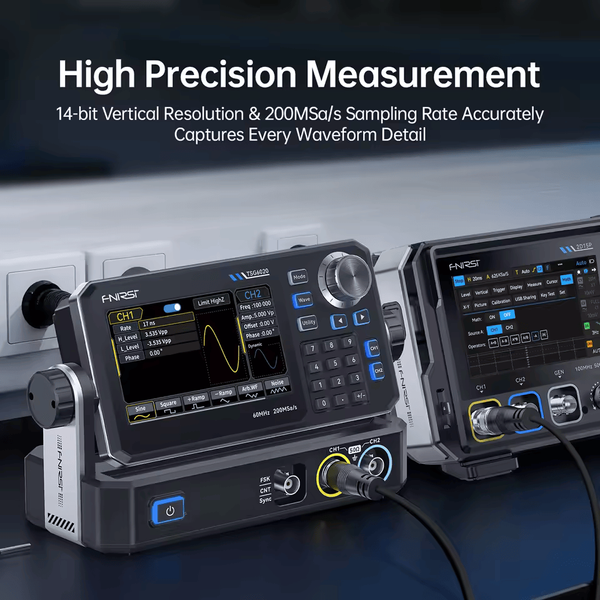

✅ 14-бітна роздільна здатність
Забезпечує більш плавне формування хвиль і кращу деталізацію сигналу.

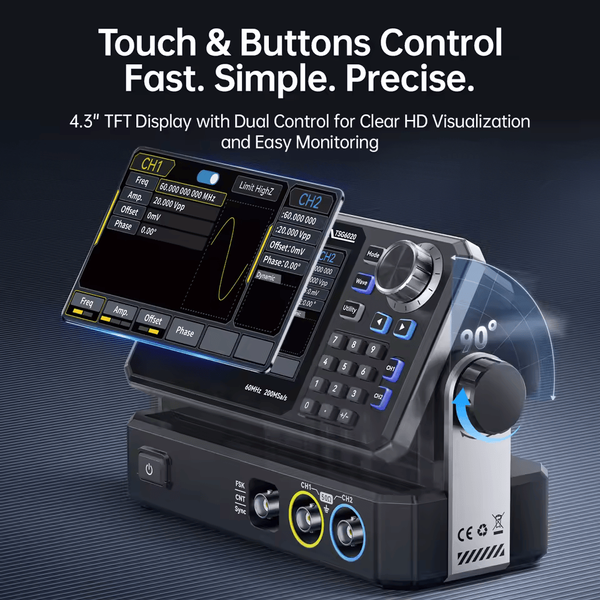

✅ Сенсорний екран 4.3”
Зручна навігація по меню, швидке введення параметрів і наочне відображення налаштувань.
✅ Кнопки та поворотний регулятор
Дозволяють точно керувати частотою, амплітудою, фазою та іншими параметрами.
📡 Форми сигналів
FNIRSI TSG6020 підтримує основні типи сигналів, які потрібні для більшості робіт з електронікою:
- синусоїдальний сигнал;
- прямокутний сигнал;
- імпульсний сигнал;
- пилкоподібний сигнал;
- довільна форма сигналу;
- шум та інші режими залежно від налаштувань.

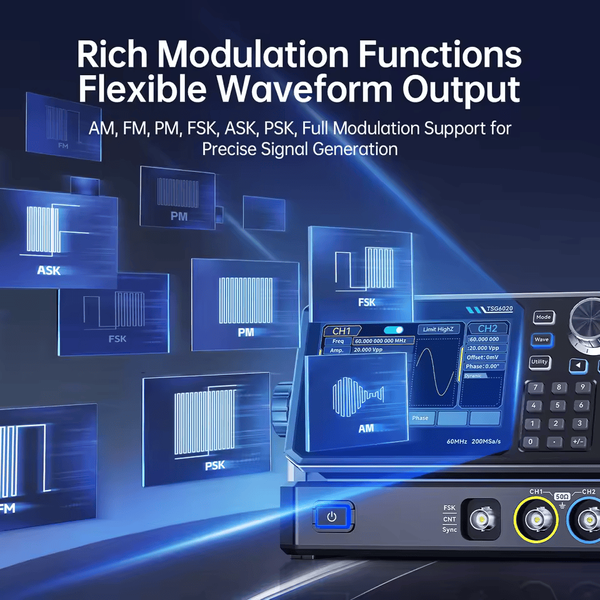

📶 Підтримка модуляції
Прилад дозволяє працювати з різними видами модуляції, що розширює його можливості під час тестування та моделювання сигналів:
AM / FM / PM / FSK / ASK / PSK
Це корисно для перевірки вузлів зв’язку, частотних схем, радіоелектроніки, навчальних стендів і лабораторних експериментів.
🚀 Додаткові можливості
🔹 Sweep-режими
Підтримуються лінійна та логарифмічна розгортка, що зручно для перевірки АЧХ, фільтрів і підсилювачів.
🔹 Вбудований частотомір
Дозволяє контролювати частоту зовнішнього сигналу без використання окремого приладу.

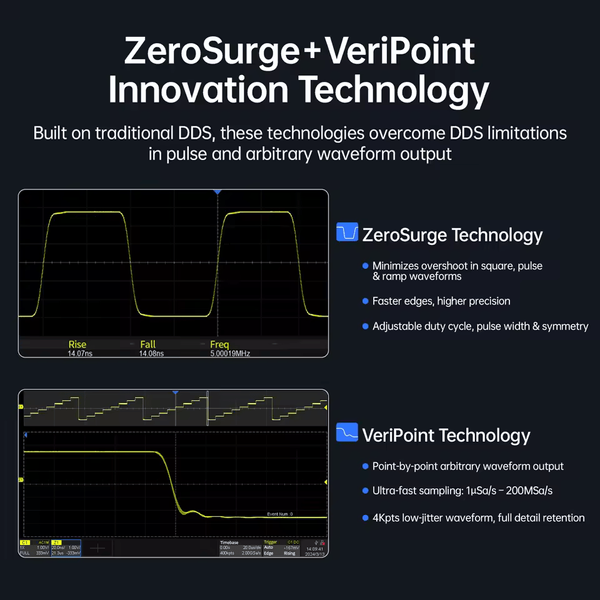

🔹 Технології ZeroSurge та VeriPoint
Спрямовані на покращення якості імпульсних і довільних сигналів, зменшення небажаних викидів та більш точне відтворення форми хвилі.
🔹 Регульований нахил корпусу
Прилад можна зручно розташувати на робочому столі під потрібним кутом.

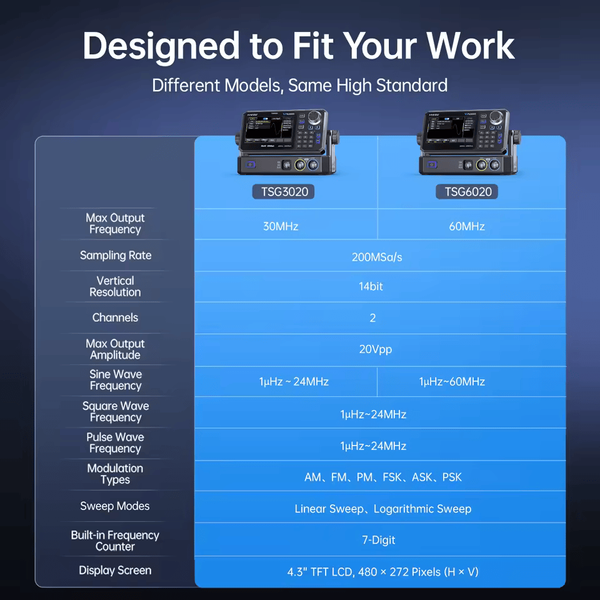

📊 Технічні характеристики
| Параметр |
Значення |
| Модель |
FNIRSI TSG6020 |
| Тип пристрою |
двоканальний функціональний генератор сигналів |
| Кількість каналів |
2 |
| Максимальна вихідна частота |
до 60 МГц |
| Частота дискретизації |
200 MSa/s |
| Вертикальна роздільна здатність |
14 біт |
| Максимальна амплітуда |
до 20 Vpp |
| Частота синусоїдального сигналу |
1 μHz – 60 MHz |
| Частота прямокутного сигналу |
1 μHz – 24 MHz |
| Частота імпульсного сигналу |
1 μHz – 24 MHz |
| Типи модуляції |
AM, FM, PM, FSK, ASK, PSK |
| Sweep-режими |
лінійний / логарифмічний |
| Вбудований частотомір |
7-розрядний |
| Дисплей |
4.3” TFT LCD |
| Роздільна здатність дисплея |
480 × 272 пікселів |
| Керування |
сенсорний екран, кнопки, енкодер |

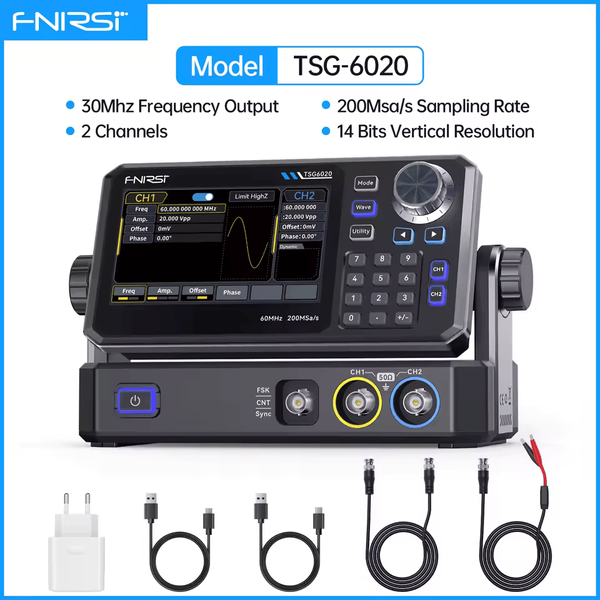

📦 Комплектація
- генератор сигналів FNIRSI TSG6020;
- кабелі для підключення;
- USB-кабель;
- блок живлення;
- з’єднувальні дроти;
- інструкція користувача.
